통합되는 것으로 필터링된 DGKYD111Q066BA2A1D 10/100 BASE-TX는 10 핀 하락 실드형 커넥터를 이끌었습니다

최소 주문 수량 :	협상	가격 :	Please contact us to get the latest price.
포장 세부 사항 :	통에서 1080Tray	배달 시간 :	10일이요
지불 조건 :	전신환, D/P (지급도 조건), 인수 인도, L/C (신용장), 웨스턴 유니온, 머니그램	공급 능력 :	100K PC/일

원래 장소:	중국의 동완	브랜드 이름:	DGKYD
인증:	RoHS/CE/UL/FCC/CE/ISO9001/ISO14001	모델 번호:	DGKYD111Q066BA2A1D

상세 정보
제품 종류:	RJ45	인캡슐레이션 방법:	싱글 인라인 패키지
PCB 탑재 방식:	DIP	형태:	직사각형
방패:	금속	핀 수:	10
핵심의 수:	8	차원 (밀리미터):	1621.113.45
접촉 핀 위의 금 도금법:	6U	작동 온도:	- 40 Ｃ ~ 85 Ｃ
저장 온도:	- 40 Ｃ ~ 85 Ｃ
강조하다:	10 핀 하락 실드형 커넥터 , 10/100 BASE-TX RJ45 실드형 커넥터 , 사각형 RJ45 모듈러 잭

제품 설명

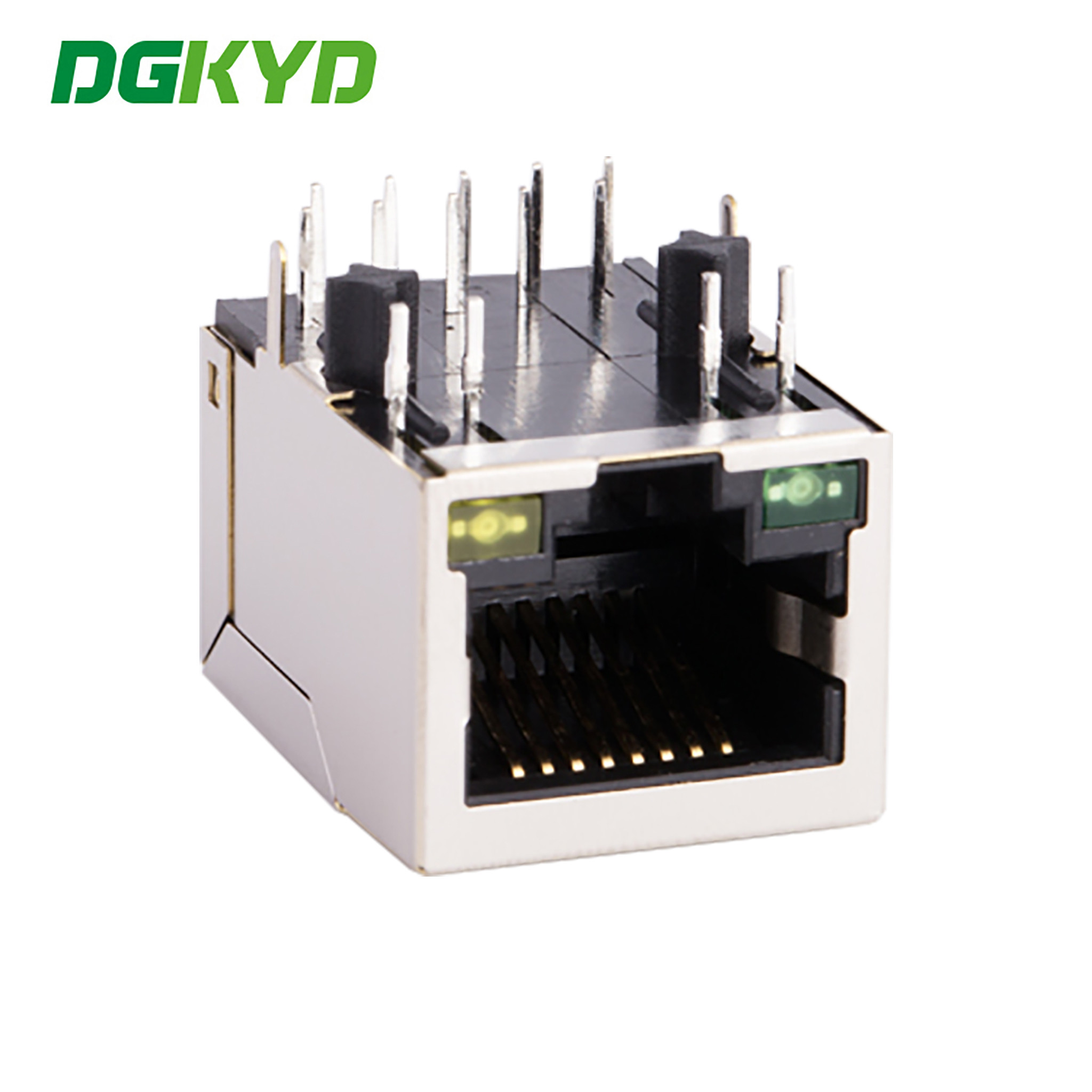

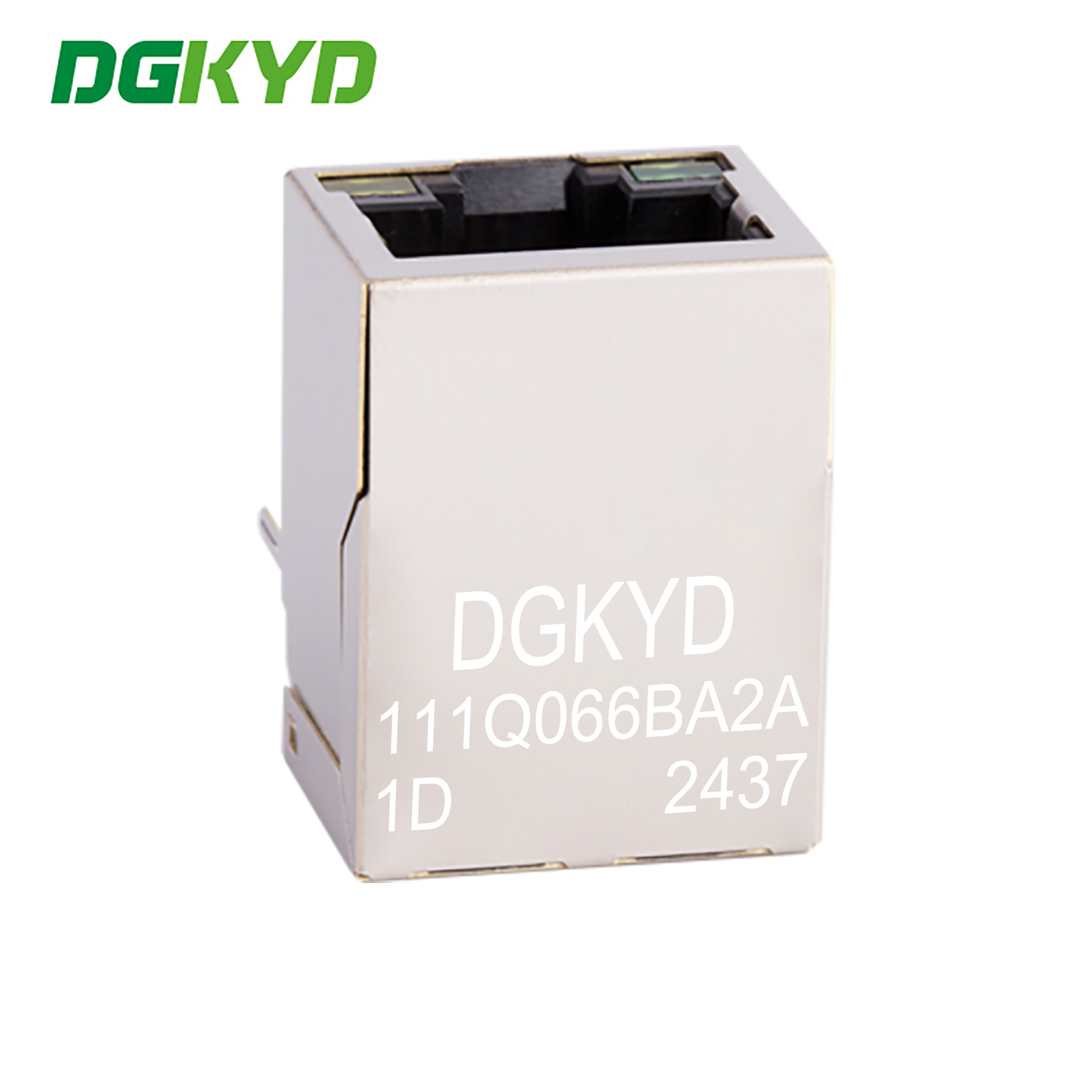

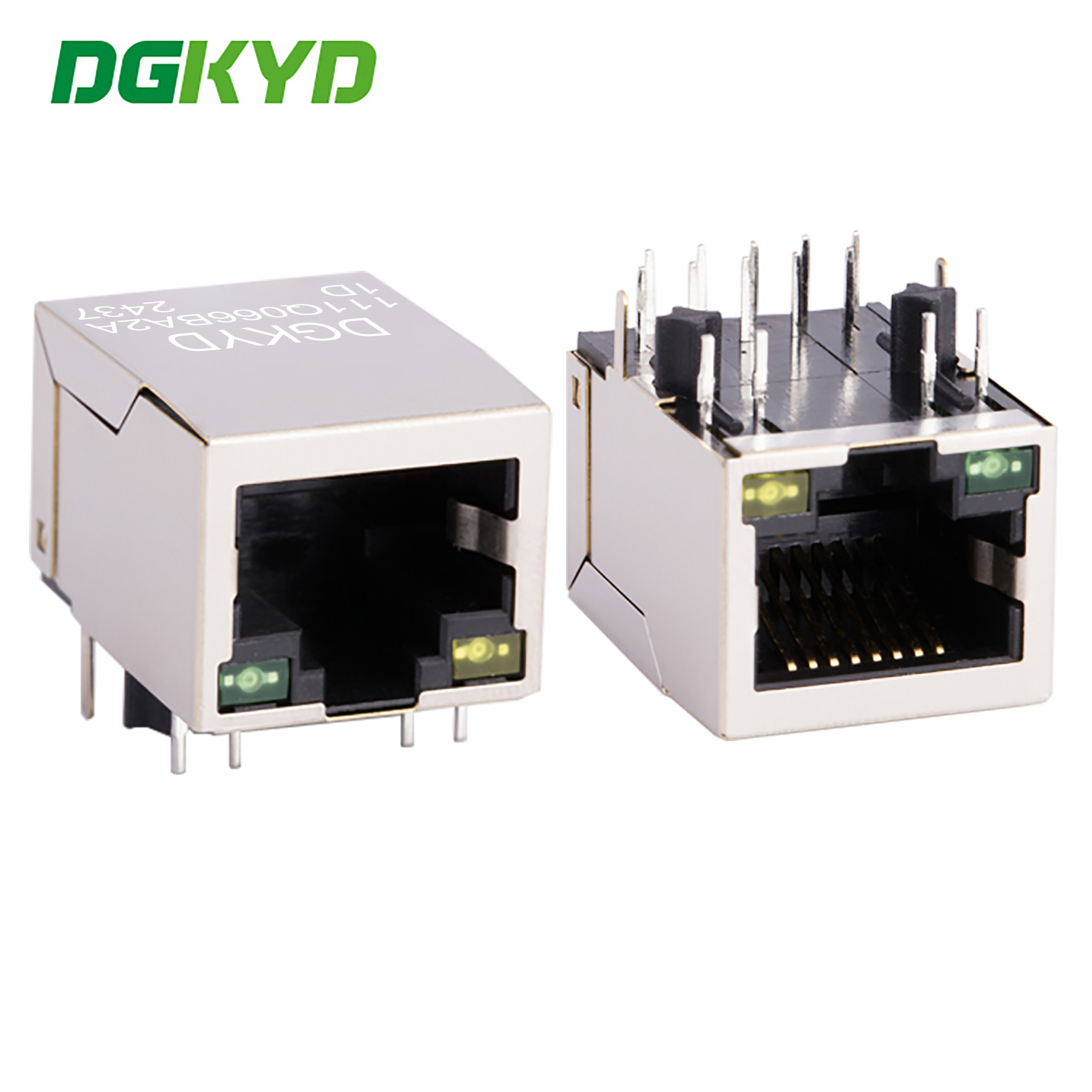

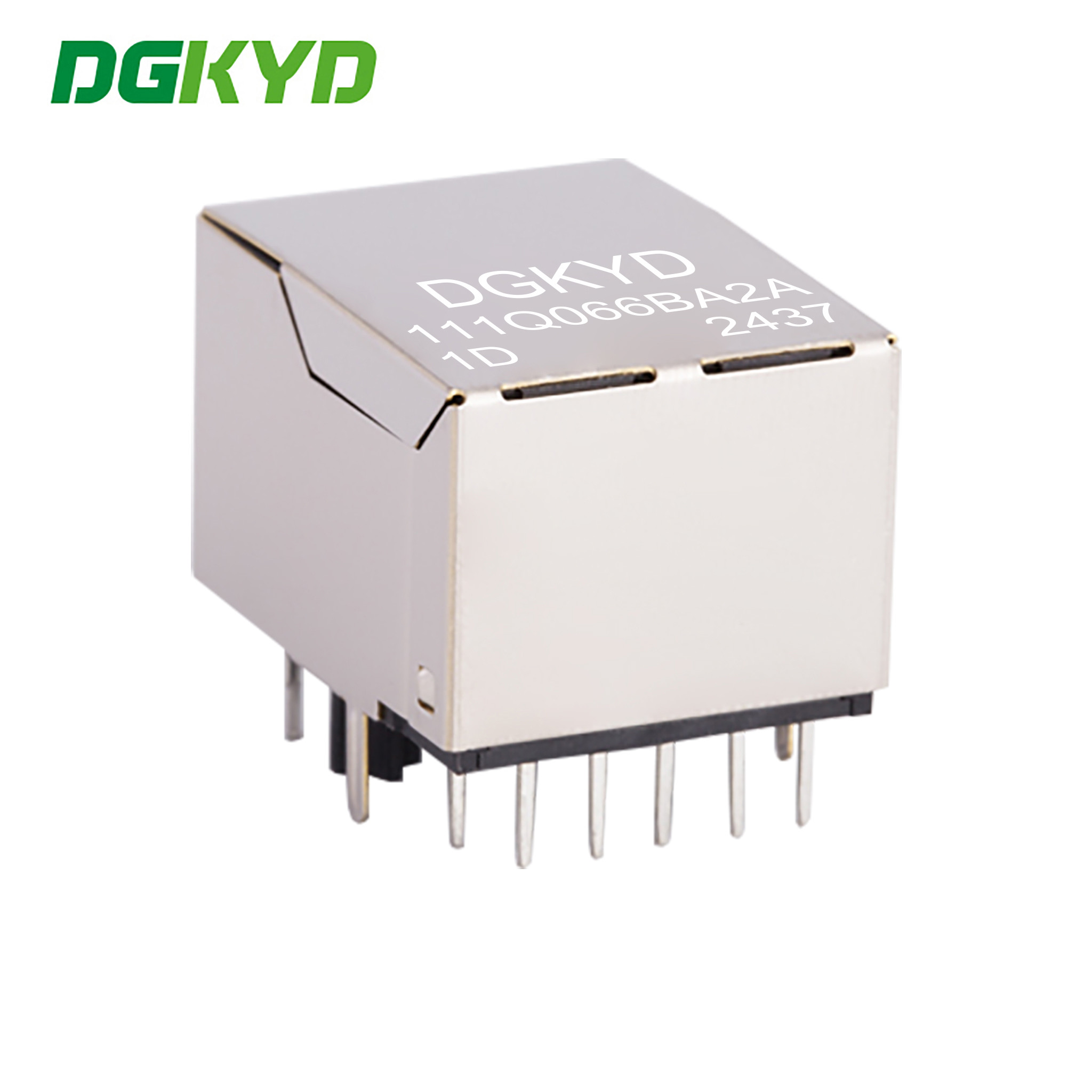

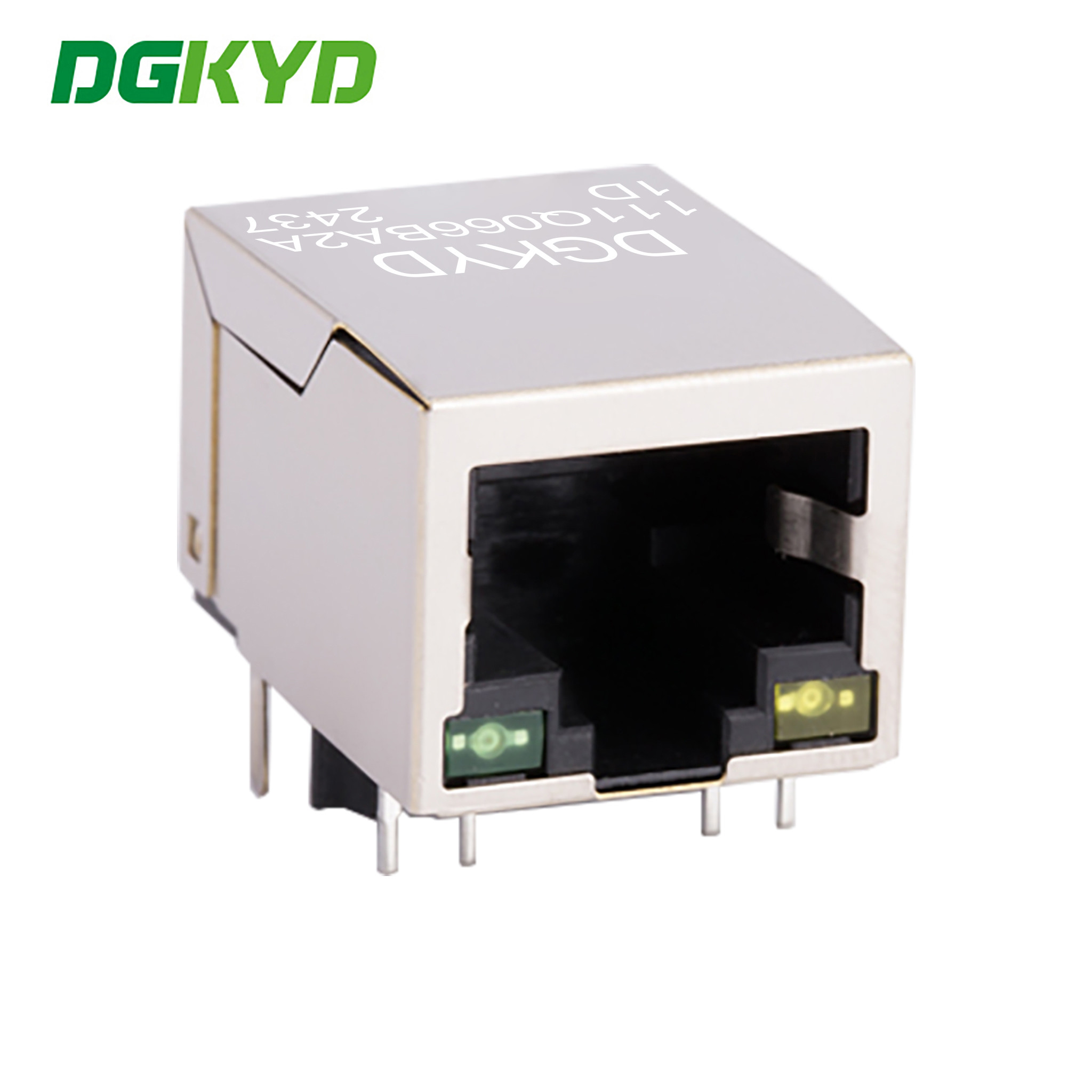

DGKYD111Q066BA2A1D 모듈식 잭 10/100 BASE-TX 필터 통합 LED 10PIN DIP 보호 연결 장치

제품 사양 문서
DGKYD111Q066BA2A1D.pdf

우리의 강점:
인터페이스 타입: 크리스탈 헤드 애플리케이션: 10 / 100 / 1000BASE-T 이더넷
타입: RJ45 내장 자석
작동 주파수: 고주파 특성: 필터링, 반 간섭
작동 온도:- 40 °C - 85 °C
보관 온도: - 40 °C ~ 85 °C
납 없는 용접: 265 °C까지의 파동 용접 높이

RJ45 전체 시리즈 통합 회로 액세서리, RJ45 네트워크 커넥터 제조업체 직접 공급
1비즈니스 모드: 제조사
2배송시간: 2주 정도
3. 선택의 사양: LED 표시등 ((녹색, 노란색, 빨간색, 주황색, 파란색, 양색 LED)
EMI 손가락이 있는 보호기
자기핵의 코일 비율
자석 회로 다양화 선택
접착 금 (FU, 3U, 6U, 15u, 30U, 50U)
플라스틱 가구 재료 (PBT,PA46,PA9T, LCP)
4제품의 전기적 특성은 산업 표준을 충족, 외관 및 기계적 특성은 외관 차원, 기계 제조 산업 표준을 충족,그리고 환경 보호 표준당신의 만족은 우리의 서비스의 목적입니다!

성능 매개 변수
1이더넷에 적용, 코일 비율: 1CT: 1CT
2. IEEE 802.3 & ANSI X 3.263 표준을 충족
3오픈 서킷 인덕텐스 (OCL): 350uH (MIN) @ 100kHz, 0.1VRMS 8Ma DC bias
4. EU ROHS 표준의 요구 사항을 충족하는 265 °C 최대의 파동 용접 과정
5. 저항 전압: 2250VDC 1mA 최대, 60s
6임페던스: 100오엄
7. RJ45 인터페이스는 FCC 68.5 표준을 충족
8DC 저항: 1.5 Ω

매개 변수

부문 번호	DGKYD111Q066BA2A1D	브랜드	DGKYD/OEM/ODM
원산지	중국 광둥	인증	RoHS/CE/FCC/CE/ISO9001/ISO14001
제품 종류	커넥터-모듈	커넥터 스타일	잭
잭 타입	RJ45	커넥터 타입	모듈식 잭
래치 스타일	표준	잠그고	TAB 다운
필터	필터로	LED 옵션	LED로
LED 색상	L-녹색/R-노란색	패널 정지	패널 정지
보호	네	적용됩니다.	인쇄 회로판
성능 속도	10/100/1000 BASE-T/TX	용접형에 적합	리플로우 솔딩 (alternative)
포트 구성	단일 항구	포지션 수	10
잭 구성	1X1	항구별 터미널	8
방패 재료	금속, 금속, 금속, 금속	PCB 장착 방향	옆 입구 (오른 각)
접촉 결합 부위 접착 재료	금 6u/15u/30u/50u	접촉기반물질	광소 금속
용접자 꼬리 접촉 접착 재료	틸리온	PCB 장착 방식	구멍을 통해
PC 보드에 대한 종료 방법	구멍 을 눌러 붙이는 것 을 통해	보드 잠금	보드 잠금장
주택 재료	PBT 폴리에스터	하우스 색상	검은색
주택 재료 온도	표준	UL 연화성 등급	UL 94V-0

도면
통합되는 것으로 필터링된 DGKYD111Q066BA2A1D 10/100 BASE-TX는 10 핀 하락 실드형 커넥터를 이끌었습니다 0
