| Minimum Order Quantity : | 1 piece | 가격 : | Please contact us to get the latest price. |
|---|---|---|---|
| Packaging Details : | Tray in Carton | Delivery Time : | 10 days |
| 지불 조건 : | T/T,D/P,D/A,L/C,웨스턴 유니온, | Supply Ability : | 100K pcs/day |
| Place of Origin: | DongGuan of China | 브랜드 이름: | DGKYD |
|---|---|---|---|
| 인증: | RoHS/CE/UL/FCC/CE/ISO9001/ISO14001 | Model Number: | DGKYD511Q070AB2A8D |
|
상세 정보 |
|||
| 애플리케이션: | 광섬유, IP 카메라, DVR, DSL, 모뎀, WiFi 등 | 특징: | 보호 된 RJ45 네트워크 포트 |
|---|---|---|---|
| OEM/ODM: | 예 | 유형: | 멀티핀 RJ45 매그잭 |
| 성별: | RJ45 리셉터클 | 제품명: | RJ45 모듈 식 잭 |
| 작동 온도: | -40°C~+85°C | 보관 온도: | -40°C~+85°C |
| 변신 로봇: | 트랜스로 | LED 옵션: | 녹색 / 노랑색 |
| 강조하다: | 트랜스포머와 함께 RJ45 네트워크 커넥터,180도 기가비트 통신 인터페이스,DGKYD511Q070AB2A8D |
||

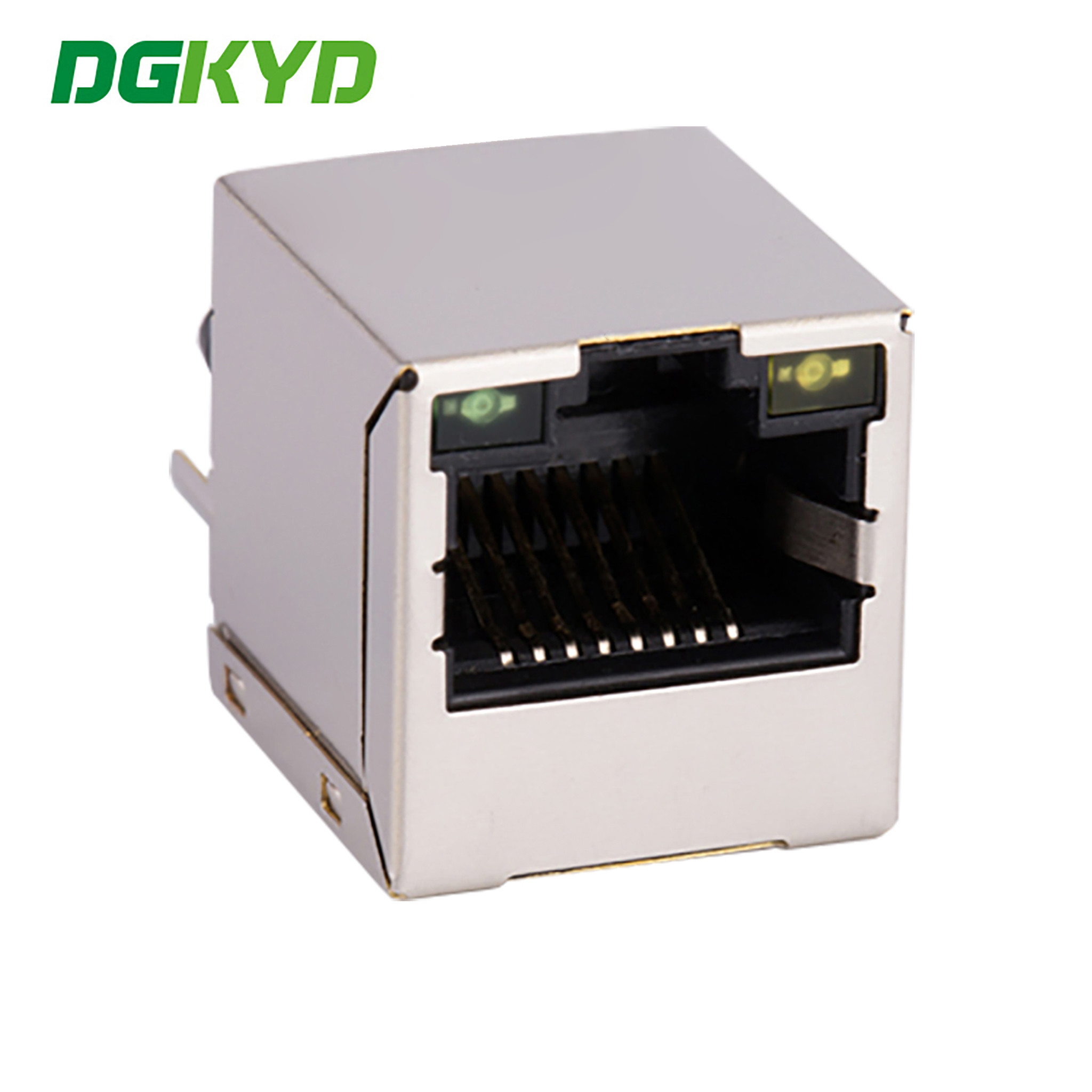

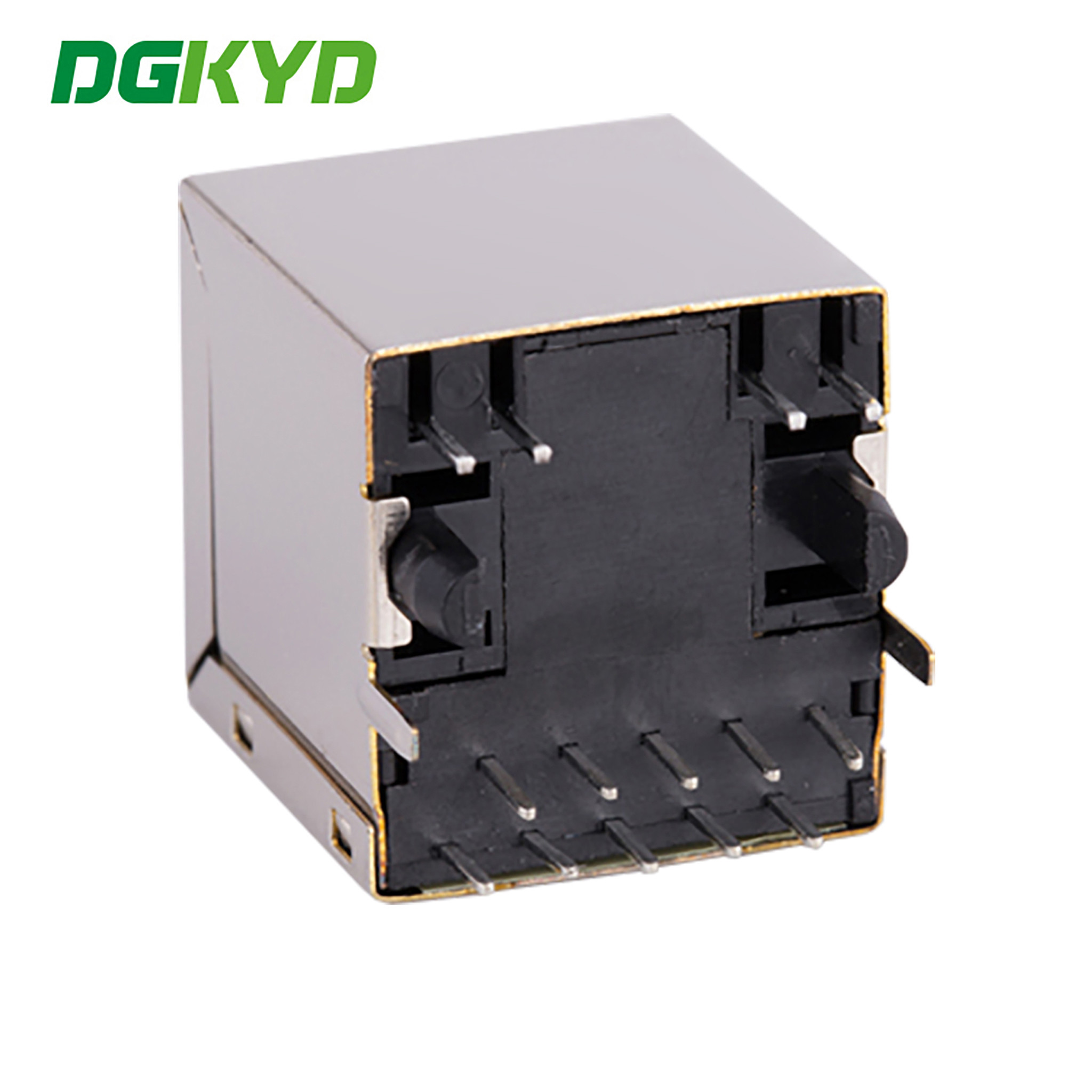

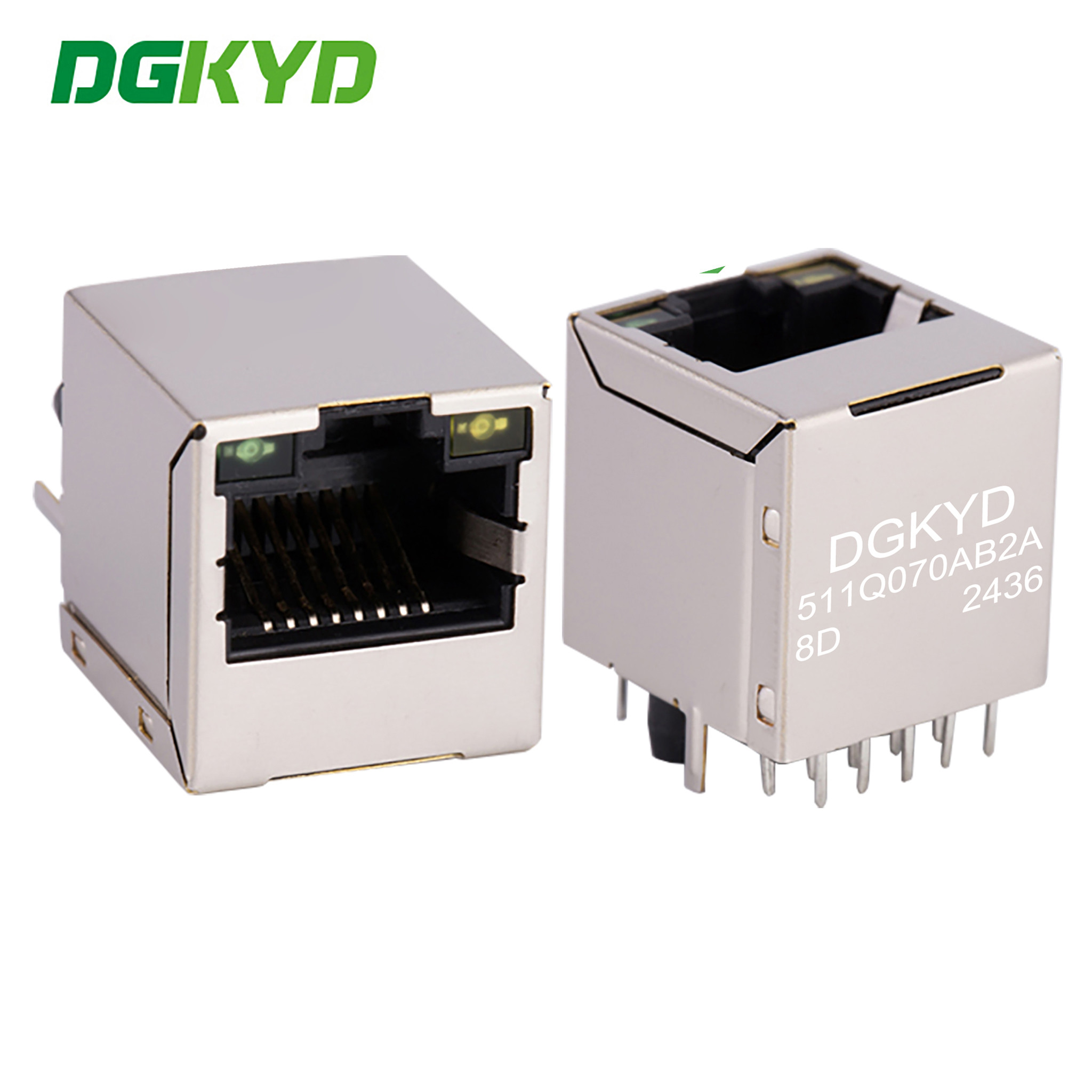

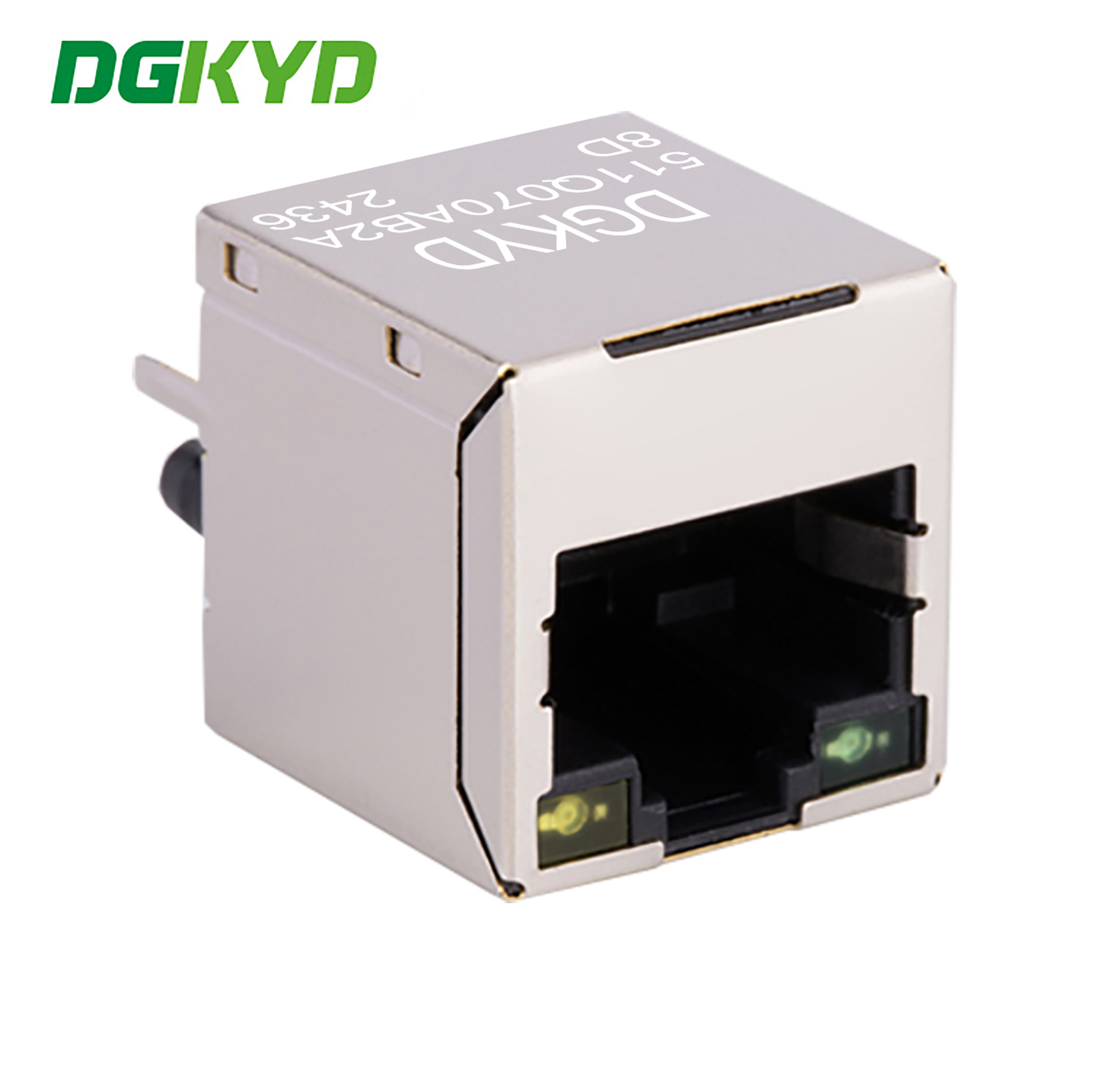

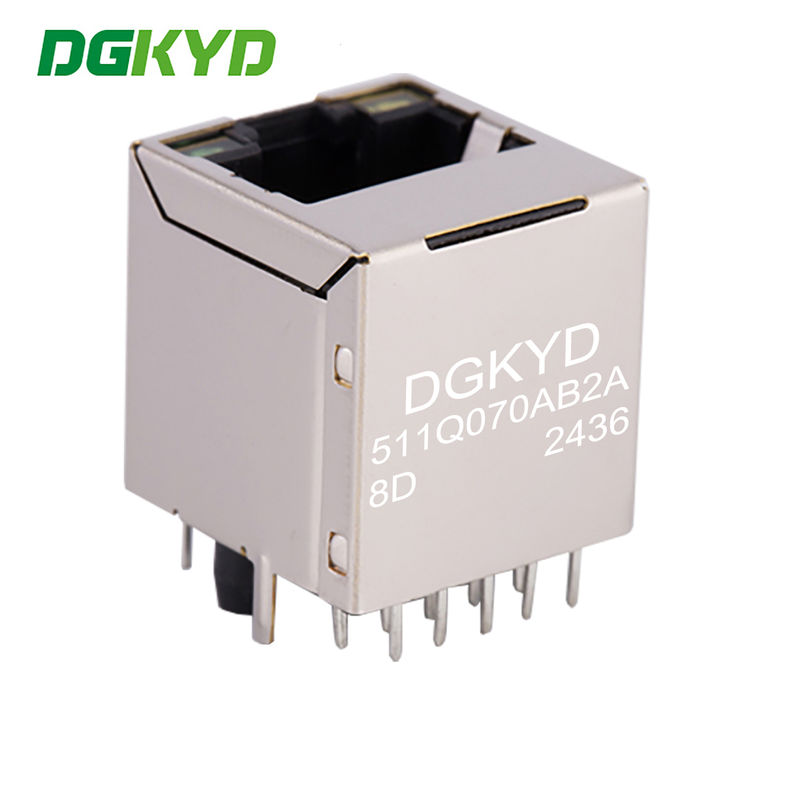

제품 설명
제품 사양 문서
| 부품 번호 | DGKYD511Q070AB2A8D | 브랜드 | DGKYD/OEM/ODM |
| 원산지 | 중국 광동성 | 인증 | RoHS/CE/FCC/CE/ISO9001/ISO14001 |
| 제품 유형 | 커넥터-모듈러 | 커넥터 스타일 | 잭 |
| 잭 유형 | RJ45 | 커넥터 유형 | 모듈러 잭 |
| 래치 스타일 | 표준 | 래치 | TAB-UP |
| 필터 | 필터 포함 | LED 옵션 | LED 포함 |
| LED 색상 | 녹색/노란색 | 패널 스톱 | 패널 스톱 포함 |
| 차폐 | 예 | 적용 대상 | 인쇄 회로 기판 |
| 성능 속도 | 10/100/1000/BASE-T/TX | 용접 유형에 적합 | 리플로우 솔더링(대안). |
| 포트 구성 | 단일 포트 | 위치 수 | 10 |
| 잭 구성 | 1X1 | 포트당 단자 수 | 8 |
| 차폐 재질 | 니켈 도금된 구리 합금 | PCB 장착 방향 | 측면 진입 (직각) |
| 접점 결합부 도금 재질 | 금 6u/15u/30u/50u | 접점 베이스 재질 | 인청동 |
| 솔더 테일 접점 도금 재질 | 니켈 위 주석-납 | PCB 장착 스타일 | 스루 홀 |
| PC 보드 연결 방법 | 스루 홀-프레스 핏 | 보드 잠금 | 보드 잠금 포함/미포함 |
| 하우징 재질 | PBT 폴리에스터 | 하우징 색상 | 검정색 |
| 하우징 재질 온도 | 표준 | UL 가연성 등급 | UL 94V-0 |
인터페이스 유형: 크리스탈 헤드 적용: 10 / 100 / 1000BASE-T 이더넷
유형: RJ45 내장 마그네틱
작동 주파수: 고주파 특성: 필터링, 간섭 방지
작동 온도: 40 °C - 85 °C
보관 온도: - 40 °C - 85 °C
무연 납땜: 파형 납땜 높이 최대 265 °C
RJ45 전체 시리즈 통합 회로 액세서리, RJ45 네트워크 커넥터 제조업체 직접 공급
1. 비즈니스 모드: 제조업체
2. 배송 시간: 정시 배송, 약2주.
3. 선택 사양: LED 표시등(녹색, 노란색, 빨간색, 주황색, 파란색, 이중 색상 LED)>
EMI 핑거가 있는 차폐 또는 없음
자기 코어의 코일 비율
다양한 자기 회로 선택 가능
접점 금 도금 (FU, 3U, 6U, 15u, 30U, 50U)
플라스틱 하우징 재질 (PBT, PA46, PA9T, LCP)
4. 제품의 전기적 특성은 산업 표준을 충족하며, 외관 및 기계적 특성은 외관 치수, 기계 제조 산업 표준 및 환경 보호 표준을 충족합니다. 귀하의 만족은 저희 서비스의 목적입니다!
성능 매개변수:
1. 이더넷에 적용, 코일 비율: 1CT: 1CT
2. IEEE 802.3 & ANSI X 3.263 표준 충족
3. 개방 회로 인덕턴스 (OCL): 350uH (MIN) @ 100kHz, 0.1VRMS 8Ma DC Bias
4. EU ROHS 표준 요구 사항을 충족하는 265 °C 최대 파형 납땜 공정
5. 내전압: 2250VDC 1mA 최대, 60초
6.임피던스: 100옴
7. RJ45 인터페이스는 FCC 68.5 표준 충족
8. DC 저항: 1.5 Ω
